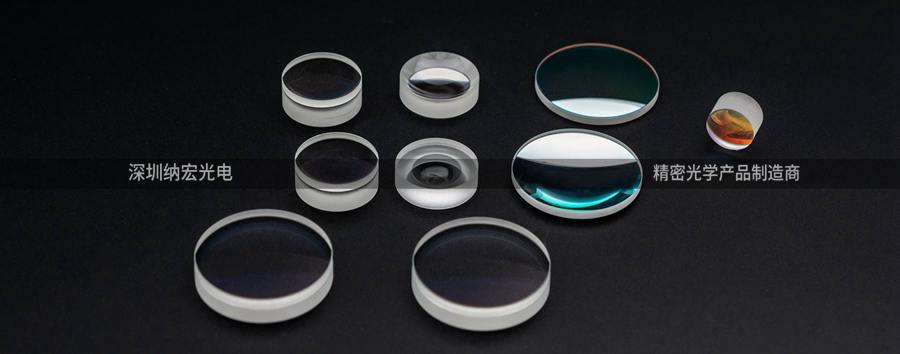

認識光學透鏡-什么是正彎月透鏡？

正彎月透鏡由兩個曲率半徑相近的曲面構成，具有正焦距。通常用于減小另一透鏡的焦距， 增大數值孔徑等相關應用。為減少球差，在擴束或縮束或者發散準直光應用時，光束應入射到透鏡凸面上；用于匯聚光準直時，光束入射在凹面上。

正彎月透鏡主要是用于最小化球差。與另外一款透鏡結合使用時，正彎月透鏡可以減小焦距，在不引入明顯球面像差的情況的同時增加系統數值孔徑(NA)。當用于會聚平行光時，為了使球差最小化透鏡的凸面應朝向光源發射的方向。鍍膜后的透鏡也廣泛應用于于可見光和近紅外應用領域。

正彎月透鏡特點：

正彎月透鏡是彎月透鏡的一種，外形和凹凸透鏡類似，但是彎月透鏡由兩個曲率半徑較小，數值相差也很少的球面構成的月形透鏡。彎月透鏡用于 CO2激光器和紅外光學系統的凹凸透鏡凹凸透鏡可以降低球差,可產生最小的準直入射光焦點。正彎月透鏡用于減小另一透鏡的焦距，同時保持光學組件的角分辨率，其材質包括BK7，紫外熔融石英，CaF2，和ZnSe等。

正彎月透鏡用途：物聯網識別用透鏡/擴束透鏡/成像透鏡/匯聚透鏡/高功率激光聚焦鏡片/物方遠心鏡頭用透鏡

 正彎月透鏡參數：

 可選用材料：K9、N-BK7、JGS系列紫外熔融石英

 工作范圍：400 nm-700 nm（其他波段可定制）

 設計波長：546.1nm(n=1.519)

 焦距公差：±2%

 外形公差：+0.0/-0.02mm

 厚度公差：±0.02mm

 曲面光圈：3

 平面平整度（光圈）：1

 曲面局部光圈：0.5

 偏心度：≤3 arcmin

 面    型： λ /4@632.8nm

 表面光潔度：國標三級、美軍標60-40

 通光孔徑：>90%

 安全倒邊：<0.2X45°
